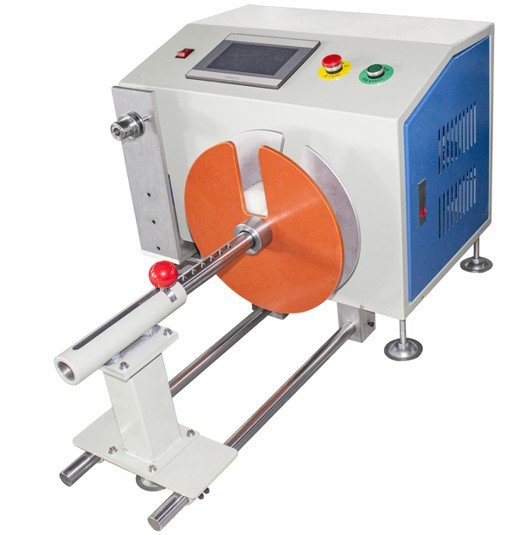

自動整列ケーブル巻き取り機 WPM-2024L

Name: 自動整列ケーブル巻き取り機 WPM-2024L
Brand: Xiamen Jingwei : アモイ精衛 - コイリング結束機メーカー
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

製品モデル: WPM-2024L
自動配置巻線機モデルWPM-2024L 巻線内径範囲:50-200 mm コイル数:調整可能最大ディスク直径:320 mm 配置ストローク:標準 120 MM (オプション200 MM) 入力電圧:AC 220V 50HZ/60HZ、AC 110V 50HZ/60HZ。特別な電圧をカスタマイズできます。定格電力:800W 未満負荷容量:15 kg 最大機械寸法:900 * 600 * 450 (MM) 正味重量:60 kg 総重量:65 kg
今すぐお問い合わせ

詳細説明

自動アレンジメント巻線機 WPM-2024L

この先進的な巻線機は、幅広い機能と能力を提供します。この機械の巻線内径範囲は50〜200ミリメートルで、さまざまな巻線要件に柔軟に対応できます。コイルの数は、特定のニーズに応じて調整できます。ディスクの最大直径は320mmで、より大きなディスクを簡単に扱うことができます。アレンジメントストロークには、標準の120ミリメートルとオプションの200ミリメートルの2つのオプションがあります。

このマシンの入力電圧は、50HZまたは60HZのAC220V、または50HZまたは60HZのAC110Vのいずれかです。さらに、特定の電気的要件を満たすように特別な電圧をカスタマイズできます。この機械の定格電力は800ワット未満であり、効率的な電力消費を保証します。耐荷重は15kgで、様々な素材の取り扱いに適しています。最大マシンサイズは900×600×450mmで、コンパクトでありながら機能的なデザインです。機械の正味重量は60キログラム、総重量は65キログラムです。

主な電気部品:
1.この機械の巻き取り機構は、減速機セットと組み合わせた750ワットのサーボモーターによって駆動されます。この組み合わせにより、正確で信頼性の高い巻線操作が可能になります。
2.制御システムは、PLCとタッチスクリーン一体型マシンで構成されており、直感的な制御と簡単な操作を提供します。
3.スライドガイドレールは、高品質と耐久性に定評のある日本のNSK製です。
4.ラックとシャーシは自家製で、安定性と耐久性を確保しています。
5.正確なセンシングと制御のために、2セットのリレーと1セットのオムロンセンサーが装備されています。
6.安定した電力供給を確保するために、電源システムも1セットあります。
7.ライン機構はステップラック往復ラインの例を採用しており、効率的なワイヤー配置を提供します。

加工治具部品:
1.この機械の重要な取り付けプレートは、CNCコンピュータゴング数値制御マシニングセンターを使用して製造されており、高精度と品質を確保しています。
2.加工部品は、エンジニアリング設計に厳密に準拠しています。フライス盤、グラインダー、旋盤、ワイヤーカット、熱処理などのさまざまな機械加工プロセスを使用して、部品の品質と精度を確保しています。処理後、クランプ、電気設備、試運転が行われます。
3.ワイヤーハーネス(シャフト)は、サイ鋼材を使用しています。サイズはお客様の規定によります。この機械には、効率的な巻線操作のために巻線軸のみが装備されています。
