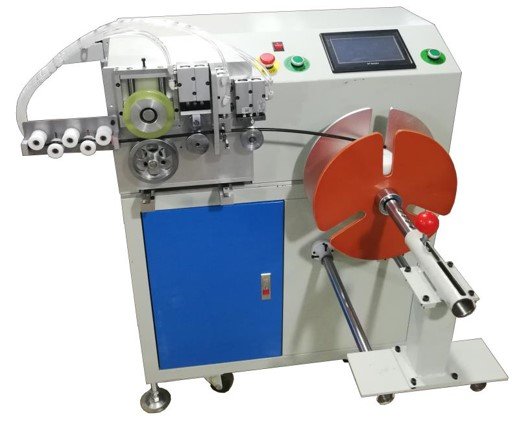

調整可能ワイヤーカット・コイル機 WPM-110CL

詳細説明

見出し:精度と自動化の再定義:優れたワイヤー加工のための高度なワイヤーカットコイルマシン

紹介：

当社の高度なワイヤーカットコイルマシンで、ワイヤー加工の効率と精度の新時代を体験してください。この最先端の機器は、ワイヤーのコイリングおよび切断操作を自動化および最適化するように設計されており、優れた精度と一貫した結果を提供します。高品質のメイン電気部品と細心の注意を払って作られた機械部品を特徴とするこのマシンは、要求の厳しい生産環境での信頼性、耐久性、優れた性能を実現するように設計されています。

主な機能と利点:

• 高精度巻線機構:堅牢な750Wサーボモーターと遊星減速機を搭載した巻線機構により、スムーズで正確、かつ強力なコイリングを実現します。この組み合わせにより、一貫した巻線品質と効率的な操作が保証されます。
• タッチスクリーンインターフェースを備えたインテリジェントPLC制御システム:統合されたPLC制御システムは、ユーザーフレンドリーなタッチスクリーンと組み合わされ、直感的な操作とすべての機械機能の正確な制御を提供します。巻線パラメータのプログラミングと調整はシンプルで効率的で、オペレーターの利便性を最大限に高めます。
• スムーズで正確な動きのための日本のNSKスライディングガイドレール:日本製のNSK製スライドガイドレールを採用し、非常にスムーズで正確な直線運動を実現しています。このプレミアムコンポーネントは、ワイヤーコイリングプロセスの全体的な精度と信頼性に貢献します。
• 堅牢で耐久性のあるラックとシャーシ:頑丈な自作のラックとシャーシの上に構築されたこのマシンは、要求の厳しい産業環境での長期的な耐久性と安定性のために設計されています。その堅牢な構造により、一貫した性能が保証され、動作中の振動が最小限に抑えられます。
• 一貫したパフォーマンスを実現する信頼性の高い電気部品:2セットのリレーと1セットのオムロンセンサーをメイン電気部品として組み込んだこの機械は、信頼性と一貫した電気的性能を保証します。これらの高品質なコンポーネントは、機器の全体的な安定性と寿命に貢献します。
• 統合された空気圧ワイヤー切断メカニズム:内蔵の空気圧ワイヤー切断メカニズムにより、コイリング後のクリーンで効率的な自動ワイヤー切断が保証されます。この自動化されたプロセスにより、手作業による切断ステップが不要になり、生産性と精度が向上します。
• ロータリーエンコーダーによる正確なメーターカウント:本機は、引っ張り式ロータリエンコーダ方式の計数機構を採用し、高精度な電線長測定を実現します。この正確なメーターカウント機能により、コイルの長さが一定になり、材料の無駄が最小限に抑えられます。
• 精密工学のためのCNC機械で造られた据え付け品の部品:重要な取り付けプレートと加工固定具部品は、CNCコンピューターゴング数値制御マシニングセンターを使用して製造されます。これにより、卓越した精度と寸法精度が保証され、機械の全体的な品質と性能に貢献します。
• 高品質の処理と組み立て:すべての部品は、フライス加工、研削加工、旋削加工、ワイヤーカット、熱処理など、エンジニアリング設計に従って厳格な処理を受けています。この細心の注意を払った製造プロセスと、慎重なクランプ、電気設備、試運転により、最高の品質と性能が保証されます。
• 汎用性のためのカスタマイズ可能なワイヤーフィクスチャ(シャフト):耐久性のあるステンレス鋼で作られたワイヤー固定具(シャフト)は、特定の顧客の要件を満たすようにカスタマイズできます。この機械には、ワイヤー巻線用の標準スプールが装備されており、さまざまなワイヤータイプやコイル寸法に適応できます。
• 柔軟性のための調整可能な巻線パラメータ:ユーザーは、巻線の内径(50〜300mm)、巻線メーターまたは巻線、巻線速度(1〜8回転/秒)を簡単に調整して、さまざまなワイヤ仕様とコイル要件に対応できます。
• さまざまなコイルの長さに対応するオプションの列ストローク:この機械には120mmの列ストロークが標準装備されており、オプションで200mmのストロークで長いコイルの処理が可能で、さまざまなコイルの長さに適応できます。
• ディスク径の幅広いオプション:複数のディスク径(220mm、280mm、320mm、350mm〜350mm)から選択して、さまざまなコイルサイズとワイヤ量に合わせてマシンを最適化します。
• コンパクトな設置面積と管理可能な重量:L800×W1000×H1030の寸法と180KGの重量で、この機械は比較的コンパクトなフットプリントを提供し、さまざまな生産環境に適しています。

技術仕様:
