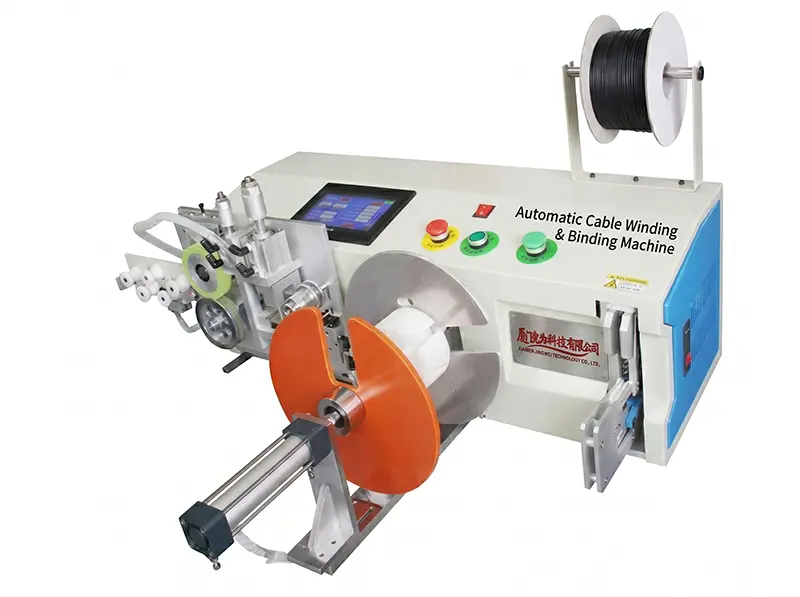

自動電線巻取りメーター機 WPM-5-30

詳細説明

自動巻線結束ソリューション - 比類のない効率を実現するケーブル切断、巻線、結束機

紹介：

自動ワイヤ処理のための究極のソリューション、ケーブル切断巻線および結束機をご紹介します。この高度なシステムは、ワイヤーツイストマシン製造装置の最高峰であり、細心の注意を払ってあなたのワイヤーハーネス生産ラインに革命を起こすように設計されています。最先端の技術と堅牢な性能を組み合わせたこのケーブルツイストタイマシンは、統合されたメーターカウント、分割、切断に加えて、シームレスなワイヤーケーブル巻線およびバンディングマシンの操作を提供します。この包括的な装置は、生のワイヤーから完成した束ねられたハーネスまで、ワイヤー準備プロセス全体を合理化します。AC/DC電源コード、USB、HDMI、ビデオケーブルなど、さまざまなケーブルに最適なこのマシンは、効率を劇的に向上させ、人件費を削減します。これにより、現代のワイヤーハーネス製造に不可欠な投資となり、ラックやサニタリーホースなどの業界でのトラス目的にも適応できます。この優れたマシンで自動巻線バンディングの未来を体験してください。

合理化されたワイヤーハーネスの説明と主な機能:

このケーブル切断巻線およびバインディングマシンは、ワイヤー処理ワークフローを最適化し、自動化するように特別に設計されており、次の機能を備えています。

• カッティング&メータリングを備えた統合ワイヤ巻線バンディング:この機械は、単純な巻き取りと結束を超えています。ケーブルカッティング巻線と精密なメーターカウント、ワイヤー分割、自動カッティング機能を完全に統合しています。このオールインワン機能により、手作業が大幅に削減され、ハーネスの組み立てに備えた正確で準備されたワイヤの長さが保証されます。
• 完全なワイヤーハーネス準備システム:包括的なワイヤーケーブル巻線および結束機として機能し、測定、切断、巻線、結束など、ワイヤー準備のすべての重要なステップを1つの自動化ユニット内で網羅しています。これにより、複数の機械や手動の転送ステップが不要になり、効率が最大化され、エラーの可能性が最小限に抑えられます。
• 高度なワイヤーツイストおよびタイイングメカニズム:ワイヤーツイストマシン製造装置の洗練された作品として、このマシンは、非常に信頼性が高く、効率的なツイストと結束メカニズムを組み込んでいます。自動化されたプロセスにより、ワイヤーハーネスの品質と耐久性に不可欠な、安全で一貫性のあるバンドルが作成されます。
• PLCとタッチスクリーンによる精密制御:強力な4モーターシステムによって駆動され、タッチスクリーン制御を備えたPLCを介してインテリジェントに制御されるこのマシンは、比類のない精度とカスタマイズを提供します。メートル長、ワイヤ送電長さ、切断長、ねじれ構成のパラメータを、直感的なタッチスクリーンインターフェースで簡単に設定および調整できます。
• 適応可能な巻き取りおよび結束パラメータ:調整可能なターンと巻き上げ速度を備えた完全な柔軟性をお楽しみください。これらの設定を、さまざまなワイヤタイプ、ケーブル径、および必要な束の気密性の特定の要件に完全に一致するように調整し、すべてのアプリケーションに最適な処理を保証します。
• 多様なアプリケーションに対応する幅広いワイヤ互換性:幅広いケーブルタイプを処理できる設計:AC電源コード、DC電源コード、USBケーブル、ビデオケーブル、HDMI高解像度ケーブルに適用されます。この汎用性により、さまざまな業界や製品カテゴリのワイヤーハーネスの製造に適しており、真にユニバーサルなワイヤー加工ソリューションを提供します。
• ワイヤーハーネスを超えて:トラスアプリケーションに適応可能:この機械の堅牢な結束機能は、その有用性をワイヤーハーネス以外にも拡張します。また、ラック、サニタリーホース、その他の産業ビジネスなど、他の用途のカプセル化された鉄トラスの目的にも使用できます。この適応性により、多様な製品ラインとバンドルのニーズを持つメーカーにとって賢明な投資となります。

高性能ワイヤ処理の仕様のハイライト:

• マシンタイプ:ケーブルの切断の巻上げおよび結合機械/ワイヤー撚糸機械の製造設備
• 主な機能:ワイヤー巻線バンディング、ケーブル切断巻線およびバインディングマシン、ワイヤーツイストマシン製造装置、ケーブルツイストタイマシン、ワイヤーケーブル巻線、およびバンディングマシン(自動オールインワンソリューション)
• ワイヤ径範囲:1 - 8 mm(さまざまなワイヤゲージに対応)
• 最大巻線長:30メートル(長いハーネスやケーブルに適しています)
• 完成品内径:50 - 200 mm(調整可能なコイル内径)
• 完成品外径:< 280mm(最大コイル外径容量)
• 結束直径:18 - 45 mm(調整可能なバインディング範囲)
• 結束バンドの長さ:120 - 190 mm(カスタマイズ可能なタイの長さ)
• 巻線速度:1 - 13 circles/s (高速巻線)
• タイピング速度:0.7秒/回(高速タイイングサイクル)
• 電源:110、220 V(50 - 60 Hz)(グローバル電圧互換性)
• 消費電力:1500 W(強力で効率的)
• 重量:80 kg(安定した耐久性のある構造)
• 寸法(L * W * H):830 mm * 300 mm * 550 mm(最適化されたベンチトップフットプリント)

結論：

ケーブル切断巻線および結束機でワイヤーハーネスの生産をアップグレードします - 最高のワイヤーケーブル巻線、および結束機と高度なワイヤーツイストマシン製造装置が利用可能です。ワイヤー巻線バンディングおよびケーブルツイストタイマシンアプリケーション向けのこの効率的で自動化されたソリューションは、比類のない精度、生産性、および汎用性を提供し、出力と製品品質を最大化します。この革新的な機械がワイヤーハーネスの製造をどのように変革し、運用能力を向上させることができるかについての詳細は、今すぐお問い合わせください。
