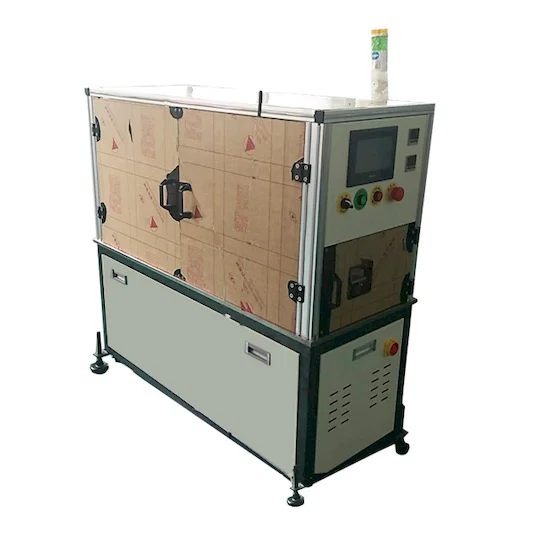

編組スリーブ通し機 WPM-BZ1

詳細説明

高速編組スリーブスレッディングマシンで編組スリーブアプリケーションを自動化する

スリーブ加工の効率と精度を劇的に向上させるように設計された全自動ソリューションである編組スリーブねじ切り機で、ワイヤーハーネスとケーブルの組み立てプロセスに革命を起こしましょう。この高度な機械は、ワイヤーハーネスやケーブルに織られたスリーブのねじ切りを自動化するように設計されており、オペレーターの介入を最小限に抑えながら、一貫した高品質の結果を提供します。

この自動編組スリーブラップアラウンドマシンは、生産ラインにシームレスに統合できるように設計されており、従来は労働集約的なタスクを自動化します。設定された長さに応じて織られたスリーブを独自に融合させ、中空ガイドチューブの側面に運んでねじ切りの目的で、スリーブの適用プロセス全体を合理化し、スリーブの長さと配置を一定に保ちます。

優れた性能を特徴とするこのマシンは、高速、優れたねじ切り効果、簡単な操作、正確な切断を誇っています。1000PCS/時間以上(スリーブサイズと手動操作速度による)のねじ切り速度でスループットが大幅に向上し、優れたねじ切り品質を維持し、手動アプリケーションに固有の不整合を排除します。その簡単な操作により、オペレーターの使いやすさと最小限のトレーニング要件が保証されます。精密な切断機構により、毎回クリーンで正確なスリーブの長さが保証されます。

ワイヤーハーネスやケーブルに様々なタイプの編組スリーブを巻き付けるのに適したこの汎用性の高い機械は、幅広いスリーブ材料とケーブル直径に対応します。繊細な信号線から堅牢な電源ケーブルまで、このマシンは柔軟で適応性の高いスリーブソリューションを提供します。これは、繊維スリーブ(織物メッシュスリーブ)、溶融カット材料、多様な業界ニーズに対応する、適用可能なスリーブ用に特別に設計されています。

編組スリーブスレッディングマシンは、堅牢で信頼性の高い制御システムに基づいて構築されています。これは、細かく調整可能な光電制御システムとPLC制御システムで構成されています。この高度な制御アーキテクチャにより、正確な操作と簡単な調整が保証されます。切断長さを設定できるため、特定のアプリケーション要件に合わせてカスタマイズでき、切断性能は安定しているため、一貫したスリーブの長さが保証され、材料の無駄が最小限に抑えられます。切断精度は印象的な±3MMに保たれ、あらゆるスリーブアプリケーションでの精度をさらに確保します。切断長さは100mm〜1200mmの広い範囲で調整可能で、さまざまなプロジェクトのニーズに柔軟に対応できます。

適用可能な製品には、自動車用ワイヤーハーネス、電子ワイヤー、医療用ワイヤー、金属、ワイヤー、ケーブルなど、幅広いワイヤーおよびケーブルアセンブリが含まれます。その幅広い適用性は、ワイヤーハーネス加工工場、電子機器工場、電化製品メーカー、ハードウェア産業など、さまざまな適用可能な業界に広がっています。この汎用性により、さまざまな分野のメーカーにとって非常に貴重な資産となっています。

技術仕様:

• モデル：WPM-BZ1の
• 適用スリーブ:繊維スリーブ(織物メッシュスリーブ)、メルトカット材料
• 適用電線範囲:カスタムタイプ(電線径がパイプ径を超えない)
• 適用ガイドチューブ範囲直径:直径12-25mm
• 切削精度:±3MM
• 切断長さ:100mm-1200mm
• 速度:1000PCS /時間以上(スリーブサイズと手動操作速度によって異なります)
• 電源シングル:単相AC 220V / 50HZ
• エネルギー消費量:400W /時
• 動作周囲温度:-5°C~+40°相対
• 相対湿度:(40~90)%RH
• アクセスガス源:0.4~0.6MPA
• 重量:約80KG
• 寸法:500W1230L1115H(mm)(実際の生産による)
• 手記：特別な材料をカスタマイズすることができます。

ワイヤーハーネスとケーブルの生産をアップグレードするには、編組スリーブスレッディングマシンをご利用ください。自動化、高速、高精度、使いやすさのメリットを体験し、スリーブアプリケーションプロセスを変革し、製造効率を最大化します。
