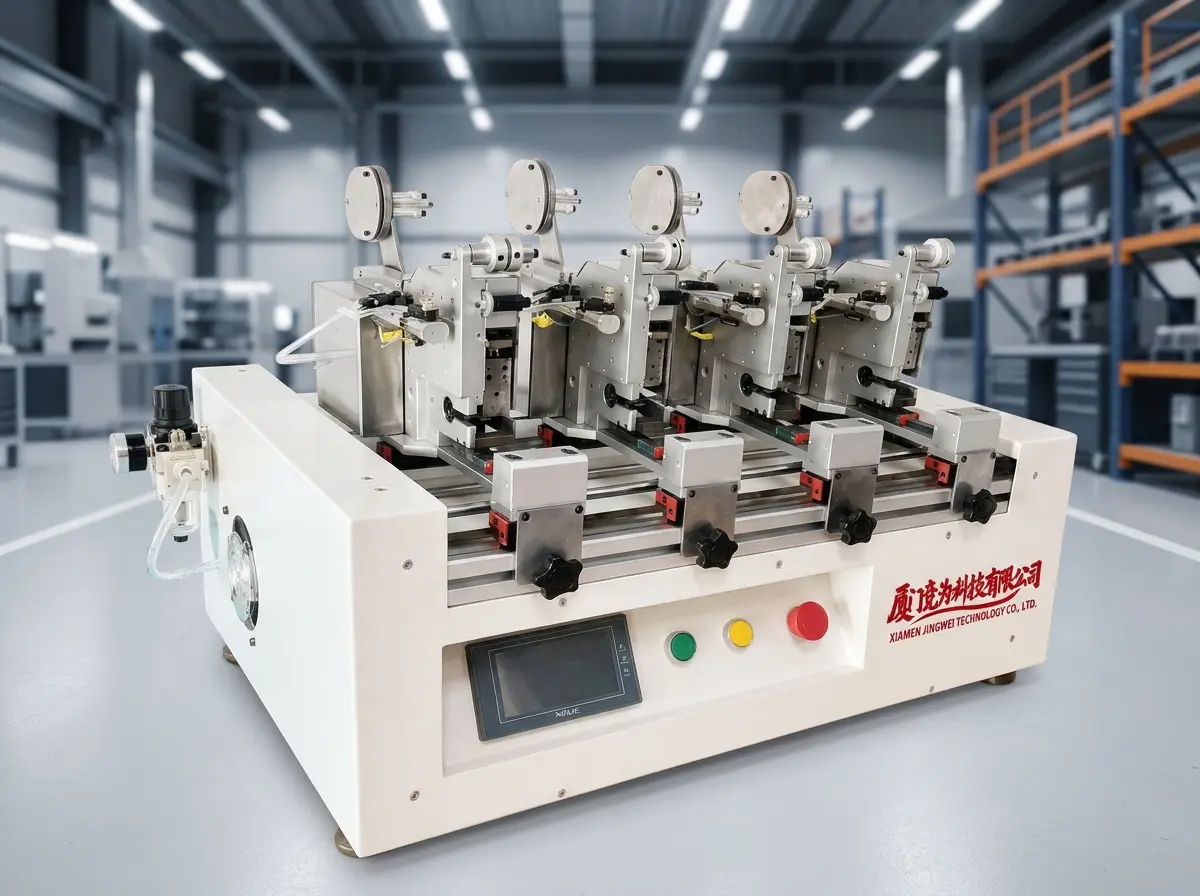

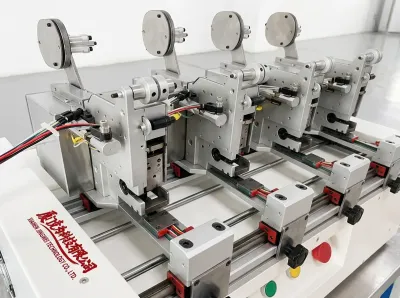

4ステーション同期マルチヘッドワイヤハーネステープ巻き機 JW-MH04

Name: 4ステーション同期マルチヘッドワイヤハーネステープ巻き機 JW-MH04
Brand: JINGWEI
SKU: JW-MH04
Availability: InStock
Rating: 5 (1 reviews)

JW-MH04マルチヘッドテープポイント巻き機は、ワイヤーハーネス生産におけるテーピング効率を大幅に向上させるために設計されています。4つの独立したテーピングヘッドが完全に同期して動作し、標準構成では平均わずか6秒で4回の確実なテープ巻きを完了します。これにより、手作業や単一ヘッド巻きと比較してスループットが5倍以上向上します。自動車用および産業用ワイヤーハーネスの多位置固定、絶縁、カラーマーキングに最適なソリューションです。
主な特長
同期4ヘッド処理：4つの独立したテーピングヘッドが同時に動作し、約6秒で4回の確実な巻きを完了し、各ハーネスのサイクルタイムを大幅に短縮します。
完全調整可能なステーション間隔：精密リニアレールシステムにより、テーピングヘッド間の柔軟な調整が可能で、隣接する最小間隔は65mm、ハーネス全体の最大カバレッジは550mmです。
カスタマイズ可能なヘッド構成：標準の4ヘッド設定に加えて、2、3、または最大5つのテーピングステーションでカスタム構築が可能で、お客様の正確なワイヤーハーネス図面と多位置要件に合わせることができます。

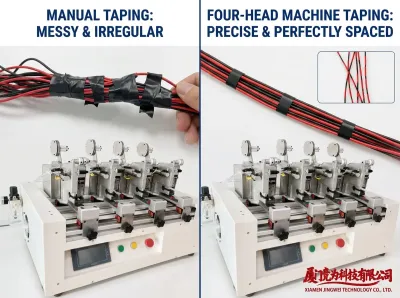

一貫した多位置テーピング：ケーブルに沿ったすべての巻きが±0.5mmの精度で正確に位置合わせされ、きれいで安定したプロフェッショナルグレードの結束結果を提供します。
多用途素材対応：直径2mmから7mmのワイヤー、および標準的な10～19mmの工業用粘着テープを専門に扱い、最も一般的なハーネステーピング用途をカバーします。
自動/半自動操作：柔軟な操作モードにより、大量生産ラインから小ロットのワークショップまで対応します。
代表的な用途
自動車用ワイヤーハーネス製造 – 多点固定および絶縁巻き
産業用機器および機械ハーネス – 位置マーキングと結束
家電および電子機器ケーブルアセンブリ – カラーマーキングと保護テーピング
アフターサポート
1年保証 | カスタム間隔設定 | 無料マルチヘッド構成提案 – ハーネス図面をお送りいただければ、当社のエンジニアがお客様の生産ラインに最適なステーションレイアウトを推奨します。
3. 仕様

パラメータ	仕様
モデル	JW-MH04
機械タイプ	マルチヘッドテープポイント巻き機
テーピングヘッド	4ヘッド（標準）、カスタマイズ可能 2/3/5ヘッド
巻き速度	約6秒で4巻き
最小隣接ヘッド間隔	65 mm
最大カバレッジ（先頭から最終ヘッド）	550 mm
テーピング精度	±0.5 mm
対応ワイヤー径	2 – 7 mm
対応テープ幅	10 – 19 mm 工業用粘着テープ
操作モード	自動 / 半自動
保証	1年間

JW-MH04マルチヘッドテープ巻き機の巻き速度はどのくらいですか？

JW-MH04マルチヘッドテープ巻き機は、約6秒で4つのテープ巻きを完了し、手動やシングルヘッド巻きと比較してハーネステーピング効率を5倍以上向上させます。この高速性により、大量生産の自動車や産業用ワイヤハーネス製造に最適です。

JW-MH04のテーピングヘッド数は、異なるワイヤハーネス要件に合わせてカスタマイズできますか？

はい、JW-MH04の標準構成は4つのテーピングヘッドですが、お客様の特定のワイヤハーネス図面やマルチポジションテーピングニーズに合わせて、2、3、または最大5ヘッドでカスタム製造可能です。この柔軟性により、様々な生産ラインで最適な効率が実現します。

JW-MH04自動テープポイント巻き機のテーピング精度はどのくらいですか？

JW-MH04自動テープポイント巻き機は、±0.5 mmのテーピング精度を達成し、ワイヤハーネスに沿った一貫性のある正確なマルチポジション巻きを実現します。この高精度により、プロフェッショナルグレードの用途に適したきれいで安定した結束結果が得られます。

JW-MH04マルチステーションワイヤテーピング機の適用可能なワイヤ径とテープ幅は？

JW-MH04マルチステーションワイヤテーピング機は、直径2 mmから7 mmのワイヤと、標準工業用粘着テープの幅10 mmから19 mmに対応します。この汎用性により、自動車、産業、および家電製造における最も一般的なワイヤハーネステーピング用途をカバーします。

JW-MH04マルチヘッドテープ巻き機にはどのようなアフターサポートが利用できますか？

JW-MH04マルチヘッドテープ巻き機には、1年保証、カスタム間隔設定サポート、および無料のマルチヘッド構成提案が付属しています。ハーネス図面をお送りいただければ、当社のエンジニアがお客様の生産ラインに最適なステーションレイアウトを推奨します。
